國產三軸向加速度傳感器 HX136-500
國產三軸向加速度傳感器型號：HX136-500
HX136-500國產三軸向加速度傳感器傳感器特點：
? 重量輕，尺寸小，量程500g；
? 頻響寬可到10KHz，分辨率高；
? 內置電路，低阻抗輸出；
? 國產三軸向加速度計傳感器，可定制；
? 50g及1000震動加速度傳感器可定制；
國產三軸向加速度傳感器應用：
? 輕質及微小結構振動測試；
? 分析材料在高沖擊載荷下的斷裂或疲勞特性；
? 監測發動機、變速箱等部件在極端工況下的振動和沖擊；
國產三軸向加速度傳感器技術指標：
動態特性
靈敏度±10%- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 10 mV/g
測量范圍 - - - - - - - - - - -- - - - - - - - - - - - - - - - - - ±500gpk
頻率范圍±5%- - - - - - - - - - - - - - - - - - - - - - - - - -- - 2～8kHz
±10%- - - - - - - - - - - - - - - - - - - - - - - - - -- - 1.5～10kHz
安裝諧振頻率- - - - - - - - - - - - - - - - - - - - - - - - - - - - ≥ 40kHz
寬頻帶分辨率- - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.0008grms
幅值線性- - - - - - - - - - - - - - - - - - - - - - - - - - -- - - -≤ 1%
橫向靈敏度- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - < 5%
電參數
供電電源- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - 18～30VDC
供電電流- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - 2 ～ 20 mA
輸出阻抗- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - ≤ 100Ω
直流偏置電壓- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 10±2VDC
環境參數
最大沖擊值- - - - - - - - - - - - - - - - - - - - - - - - - - - -- ±5000 gpk
工作溫度- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - -40～120℃

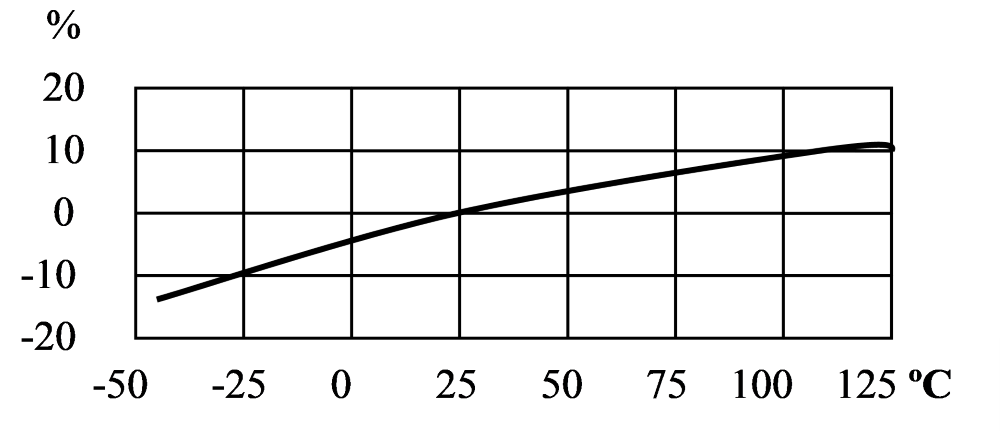

溫度靈敏度響應- - - - - - - - - - - - - - - - - - - - - - - - - - - 見附圖
物理參數
敏感元件- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 壓電陶瓷
結構形式- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 剪切
外殼材料- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 鈦合金
密封形式- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 激光焊接
外形尺寸- - - - - - - - - - - - - - - - - - - - - - - - - - - -- 10.2x10.2x10.2mm
重量- - - - - - - - - - - - - - - - - - - - - - - - - -- - - -- - 5.3克
輸出形式 - - - - - - - - - - - - - - - - - - - - - - - - - - - -- 側端輸出
安裝方法- - - - - - - - - - - - - - - - - - - - - - - - - - - -- -膠粘/M3螺孔
