一：引言，傳統力錘模態測試的局限性

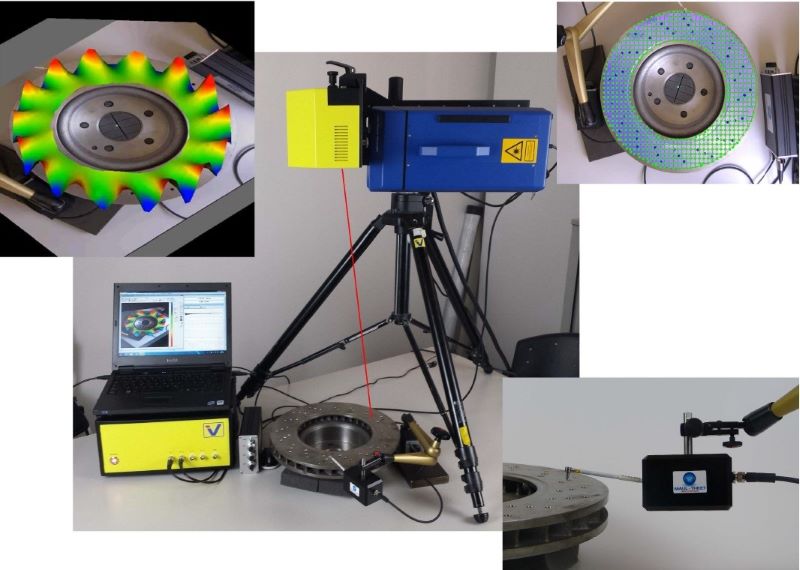

在結構動力學測試測量領域，實驗?zāi)B(tài)分析方法包含傳統式加速度傳感器+振動數據采樣儀+模態分析軟件以及非接觸式激光測振系統，模態力錘作為激勵源同樣起著重要作用，在工程測試中傳統模態力錘長期存在兩大痛點：人工操作誤差導致數據波動性大以及重復實驗效率低下；模態自動力錘通過機電一體化設計實現了無人值守模態測試，將沖擊激勵精度提升，提供恒定的激勵力、相同的激勵點和方向，配合結構健康監測系統推動實驗?zāi)B(tài)分析（EMA）進入智能化分析階段。

通過模態測試我們可以對工程機械的結構類型進行分析，如多物理場力學耦合測試:某空間站倉段在地面真空管中完成-180℃~+150℃溫變模態實驗，驗證太陽帆板展開機構在極端溫差下的動力學穩定性；MEMS傳感器采用納米級模態測試技術，使陀螺儀品質因數突破20萬，導航精度達到0.001°/h級，高鐵輪對建立"實測-仿真"雙驅動模態模型，在滬昆高鐵應用中實現軸溫異常預警準確率91.7%（以上數據來自網絡）。

二、模態自動力錘技術解析：

1. 三維自動化沖擊系統

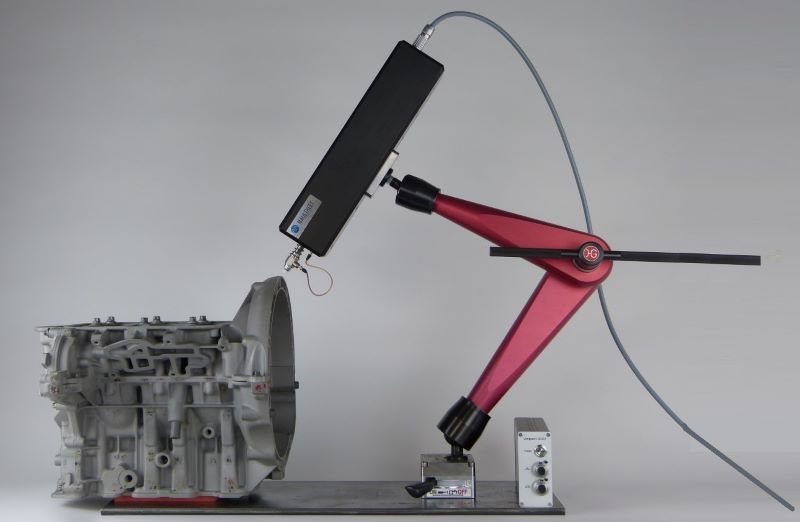

六軸機械臂搭載自動力錘伺服驅動模塊，可實現沖擊角度智能校準；

接觸力閉環控制系統錘擊力可調（0.1-2000N可調）；

2. 嵌入式模態參數識別

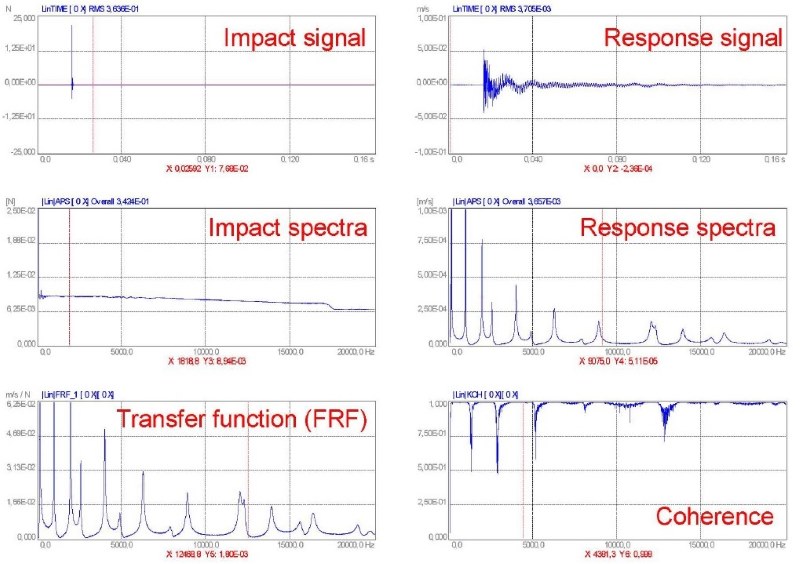

配合24位高精度AD振動數據采集卡(256kHz采樣率)，實時頻響函數計算（FRF）；

自動觸發/中止機制（基于相干函數閾值）；

3. 智能控制系統

脈沖寬度自適應調節（0.1-20ms），多階模態激勵優化算法；

三、模態自動力錘部分應用場景：

? 汽車NVH測試

白車身模態測試周期縮短60%；

發動機懸置系統自動化頻響檢測；

? 航天器部段驗證

微重力環境自適應沖擊控制；

衛星太陽翼0.01g級微振動激勵；

?某風力發電機葉片廠商采用本設備后：

模態測試人力成本降低；

模態頻率識別精度達到0.02Hz；

發現2處隱藏的粘接層缺陷（傳統方法未檢出）；

? 教學實驗

預設多種典型結構測試方案；

自動生成模態振型動畫；

四、模態脈沖力錘與自動模態力錘技術優勢對比：
